seghe a nastro serie SMART

Seghe a nastro serie SMART

CATEGORIA: Seghe a nastro

DESCRIZIONE

400 Diametro Volani
400 mm

Max. Altezza Taglio
300 mm

Max. Larghezza Taglio
380 mm

Altezza tavolo da terra
890 mm

Dimensioni tavolo
400 x 500 mm

Lunghezza max. - min lama
3410-3370 mm

Larghezza max. lama
20x0,5 mm

Motore
0,75 kW (HP 1)

Giri min. dei volani
1000 R.P.M

Bocca di aspirazione
1 x Ø 100 mm

Peso netto
120 Kg

Peso lordo (gabbia)
155 Kg

Peso lordo (cassa)
185 Kg

Cubaggio marittimo
0,84 m3

Livello di potenza sonoro
83.7 db (A)

500 Diametro Volani
500 mm

Max. Altezza Taglio
300 mm

Max. Larghezza Taglio
480 mm

Altezza tavolo da terra
900 mm

Dimensioni tavolo
500x700 mm

lunghezza max. lama
945-3860 mm
4580-4480 mm

Larghezza max. lama
25x0,5 mm

Motore
1,8 kW (HP 2,5)

Giri min. dei volani
930 R.P.M

Bocca di aspirazione
1 x Ø 100 mm

Peso netto
220Kg

Peso lordo (gabbia)
295 Kg

Peso lordo (cassa)
325 Kg

Cubaggio marittimo
1,5 m3

Livello di potenza sonoro
89 db (A)

DOTAZIONE STANDARD

OPTIONAL

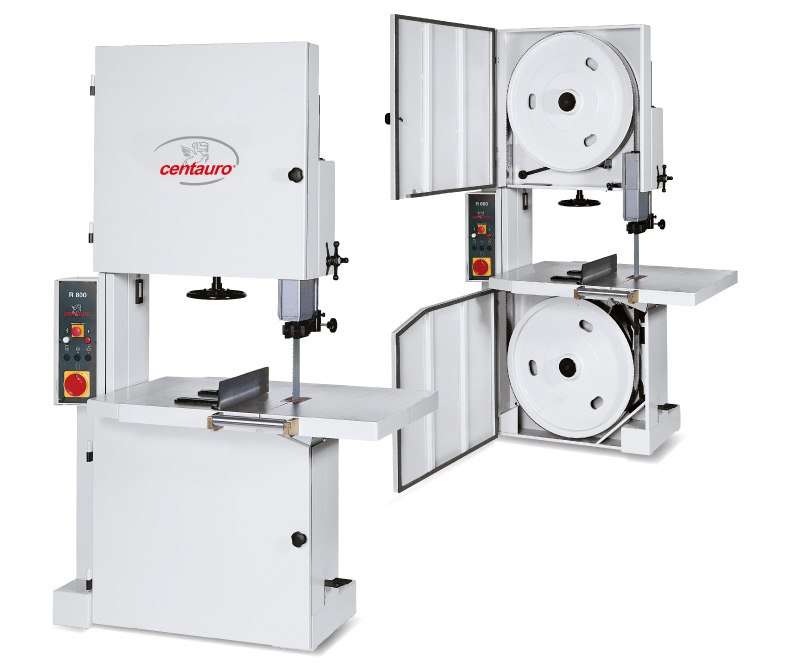

R 800

CATEGORIA: Seghe a nastro industriali

DESCRIZIONE

Sega a nastro industriale R 800

DATI TECNICI

Diametro dei volani
800 mm

Max. Altezza di taglio
400 mm

Max. Larghezza Taglio
780 mm

Max. larghezza della lama
80 x 0,8 mm

Max. e min. lunghezza della lama
5530 / 5380 mm

Velocità dei volani
680 giri/min

Velocità lama
28, 5 mt/sec

Altezza piano da terra
950 mm

Dimensioni piano
1060x800 mm

Inclinazione piano
15°

Potenza motore
11(15 HP) Kw

Bocche di aspirazione
1 x Ø 100 mm. 2 x Ø 120 mm. nr.

Portata richiesta per impianto di aspirazione (velocità dell'aria 20 mt./sec.)
1430 m3/h

Pressione di esercizio freno pneumatico
6 - 8 bar

Peso netto
700 Kg

Dimensioni ingombro
2500x1100x1730 mm

Livello di rumorosità al posto operatore
81,6 db (A)

REFENDINI

FlexiFeeder R800 – R1000

FlexiFeeder

CATEGORIA: Seghe a nastro industriali

DESCRIZIONE

DATI TECNICI

R 800

Diametro Volani
800 mm

Max. Altezza Taglio
400 mm

Max. Larghezza Taglio
770 mm

Altezza tavolo da terra
960 mm

Dimensioni tavolo
1060 x 800 mm

Max e Min lunghezza lama
5530/5380 mm

Larghezza max lama
80 x 0,8 mm

Motore
11 (HP 15) kW

Giri dei volani
680 R.P. M.

Velocità lama
28,5 mt./sec.

Bocca di aspirazione
1 Ø 100 mm. 2 Ø 120 mm.

Portata richiesta per impianto di aspirazione
3840 m3/h

Consumo aria compressa
60 Lt./min.

Pressione di esercizio
6 - 8 bar

Peso netto
880 kg

R 1000

Diametro Volani
1000 mm

Max. Altezza Taglio
550 mm

Max. Larghezza Taglio
970 mm

Altezza tavolo da terra
1050 mm

Dimensioni tavolo
1500 x 920 mm

Max e Min lunghezza lama
6570/6380 mm

Larghezza max. lama
100 x 1 mm

Motore
22 (HP 30) kW

Giri dei volani
570 R.P.M.

Velocità lama
30 mt./sec.

Bocca di aspirazione
1 Ø 80 mm. 3 Ø 120 mm.

Portata richiesta per impianto di aspirazione
2500 m3/h

Consumo aria compressa
80 Lt./min.

Pressione di esercizio
6 - 8 bar

Peso netto
2100 kg

RTF 200

Altezza rullo di traino
50 mm

Diametro rullo di traino
200 nm

Rulli di traino standard
2 nr.

Altezza squadro a rulli standard
300 mm

Lunghezza squadro a rulli
600 mm

Inclinazione squadro a rulli
0-45°

Apertura max. rullo-lama
200 mt/sec

Apertura max. squadro-lama
420 mm

Potenza motore
0,37 kW

Velocità di avanzamento variabile
0-30 mt./min

Consumo aria compressa
30 Lt/min.

Pressione di esercizio
3 - 6 bar

Peso netto
180 Kg

RTF 400

Altezza rullo di traino
50 mm

Diametro rullo di traino
200 mn

Rulli di traino standard
2 nr.

Altezza squadro a rulli standard
300 mm

Lunghezza squadro a rulli
600 mm

Inclinazione squadro a rulli
0-45°

Apertura max. rullo-lama
300 mt/sec

Apertura max. squadro-lama
380 mm

Potenza motore
0,75 kW

Velocità di avanzamento variabile
0-40 mt./min

Consumo aria copressa
50 Lt/min.

Pressione di esercizio
3 - 6 bar

Peso netto
240 Kg

Illustrazioni e dati tecnici non sono impegnativi per il costruttore

Alfa twin

CATEGORIA: Fresatrici – Anubatrici

DESCRIZIONE

DATI TECNICI

Capacità utile asse X
2800 mm

Capacità utile asse Y
70 mm

Capacità utile asse Z
150 mm

Velocità max asse X-X1
35 mt/min

Velocità max asse Y
30 mt/min

Velocità max asse Y1
6,8 mt/min

Velocità max asse Z
7,5 mt/min

Velocità max asse Z1
6,8 mt/min

Lunghezza max/min porta
950/600 mm

Pressione d'esercizio impianto
6 bar 300 lit/min

Spessore max porta
90 mm

Bloccaggio porta Vacuum
N.6 plates

Potenza elettromandrino fresa (motore principale)
3,3 kW

Velocità elettromandrino fresa (motore principale)
0-18000 giri/min

Bloccaggio pneumatico del telaio
N.5 clamping

Inclinazione elettromandrino fresa (motore principale)
0°/90°

Potenza elettromandrino fresa per cerniere (secondo motore)
1,5 kW

Velocità elettromandrino fresa per ceriniere (secondo motore)
0-12000 giri/min

Inclinazione elettromandrino fresa per cerniere
0°

Programmatore elettronico
Touch Screen 15"

Bocche di aspirazione
2×120 1×100 1×60 mm diam

ALFA

ALFA

CATEGORY: Fresatrici / Anubatrici

DESCRIZIONE

DATI TECNICI

Capacità utile asse X-Y-Z
2800/180(400*) - 150 mm

Pinza ER32 per fresa ø 16-15 mm
nr. 1

Velocità max assi X–Y–Z
35 / 7,5 / 7,5 mt/mm

Dimensioni max. piano di lavoro
300 x 618 mm

Battute posteriori rientranti
nr. 2

Pressori anteriori
nr. 3

Battute laterali (1 sx - 1 dx)
nr. 2

Prolunghe frontali di appoggio pezzo
nr. 2

Potenza elettromandrino fresa
3,3 (5,6*) kW

Velocità elettromandrino programmabile
0 -18000 g./min

Inclinazione fresa
0° / 90° (- 10° +90°*)

Potenza unità a forare
0,75* kW

Velocità unità a forare
4500* g./min

Inclinazione unità a forare
-10°/+90°*

Programmatore elettronico Power 1000
Touch Screen 10”

Pressione d’esercizio impianto
6 (Lit/min. 300) bar

Bocche aspirazione
nr. 1 ø 80 mm. 2 ø 100 mm.

Peso netto
1300 Kg

* opzionale

DETTAGLI

Affilatrice per sgorbie AG125

CATEGORIA: Torni

DESCRIZIONE

DATI TECNICI

Potenza motore
0,5 HP/CV (kW 0,37)

Giri Motore
2800 R.P.M

Diametro mola
125 mm

Peso netto
35 Kg

Peso lordo (cartone)
40 Kg

Dimensioni d'ingombro
750x440x430 mm

Dimensioni d'imballaggio
760x470x510 mm

A RICHIESTA: mola diamantata Ø 125 mm con raggio 0,6 mm 1,2 mm 3,5 mm

DETTAGLI

Tornio CNC T-FLEX

Tornio CNC
T-FLEX

CATEGORY: Torni

DESCRIZIONE

DATI TECNICI

Distanza tra le punte
1600 mm

Diametro max. ammesso
sul carrello senza lunetta
Ø 250 mm = ( 178 x 178)

Quadro max. ammesso
sulla lunetta piccola
65x65 mm

Quadro max. ammesso
sulla lunetta grande
100x100m

Quadro max. ammesso sulla lunetta speciale
115x115 mm

Cono morse punta traino
e contropunta
C.M. 4

Velocità mandrino variabile
e programmabile
R.P.M 0÷4500

Velocità avanzamento carrello
0 - 15 m/min

Potenza motore mandrino
7,5 HP (kW 5,5)

Potenza installata
8 kW

Capacità caricatore/scaricatore automatico pezzi
-Lunghezza max. del pezzo
1600 mm
-Quadro max.-min. del pezzo
100 x 100 - 20 x 20 mm

Pressione aria compressa
(per caricatore)
6 bar

Bocche di aspirazione
Nr.2 Ø 100 mm
Nr.1 Ø 80 mm
Nr.1 Ø 60 mm

Portata richiesta per impianto
di aspirazione
1200 m3/h

Velocità dell'aria
20 m/s

Peso senza caricatore
1300 Kg

Peso caricatore
200 Kg

UNITA' FRESALE, OPZIONALE

Potenza motore fresa

Velocità elettromandrino programmabile

2 HP/CV/PS (1,5 kW)

0 - 1800 R.P.M

Sega a nastro CNC SAWFLEX per il taglio sagomato di componenti in legno e sughero

SawFlex

CATEGORY: Seghe a nastro CNC

DESCRIZIONE

Dati tecnici

Diametro dei volani
800 mm

Dimensione max. di lavoro (L x La x H)
1440 x 900 x 150 mm

Altezza piano di alimentazione
1060 mm

Lunghezza max. / min. lama
6960 / 6880 mm

Larghezza max./min. lama
20 x 0,8 - 6 x 0,8 mm

Rotazione lama
- 90° + 90°

Velocità asse X-Y
60 mt/min

Velocità di rotazione della lama (asse C)
10 mt/min

Velocità della lama
30 mt/min

Motore
9,2 kW (HP 12,5)

Potenza totale installata
14,8 kW

Bocca di aspirazione
3 x Ø 100

Consumo aria compressa
300 lt/min (6 bar)

Ingombro cella di protezione (L x P x H)
3800 x 3200 x 2000

Peso netto
1700 Kg

Illustrazioni e dati tecnici non sono impegnativi per il costruttore

Seghe rifilatrici per massiccio SL GOLD

Seghe rifilatrici per massiccio SL GOLD

CATEGORIA: Rifilatrici per massiccio

DESCRIZIONE

Dati tecnici SL Gold

Lunghezza di taglio disponibili
2500 / 3470 / 4350 / 5320 / 6200 / 8050 mm

Larghezza di taglio
600 mm

Altezza di taglio
160 mm

Diametro lama
550 mm

Motore lama autofrenante
15 (11 kW)

Velocità avanzamento lama
0 - 80 mt./min

Velocità ritorno lama
80 mt./min

Potenza installata
13,20 kW

Pressione di esercizio
6 bar

Diametro bocche di aspirazione
2 x Ø 130 - 1 x Ø 200

Livello di potenza sonora
97,2 dB

Emissione polveri (SUVA-CNA-INSAI)
0,18 mg/m3

DOTAZIONE STANDARD

OPZIONALE

Tornio CNC semiautomatico T*STAR

Tornio CNC semiautomatico T*STAR

CATEGORY: Torni

DESCRIZIONE

DATI TECNICI

Distanza max. tra le punte
1600 / 2000 mm

Altezza punte sul bancale
250 mm

Diametro max. a tornire e fresare
250 (178) mm

Diametro ammesso sulla lunetta girevole
110 (80) mm

Attacchi trascinatore e contropunta
3 C.M.

Velocità di rotazione mandrino g. min.
650-900-1100-1300-1500-1800-2200-3000 g/min

Velocità Asse X-Y
X = 12 / Y = 6 Mt/min

Potenza motore mandrino
3 - 4 (2,2 - 3 KW) HP/CV/PS

Potenza installata
5,67 Kw

Peso netto
800 Kg

UNITA' A FRESARE OPZIONALE

Potenza motore fresa
1,5 kW (HP 2)

Attacco fresa
ER 25

Velocità elettromandrino programmabile
0 - 18000 R.P.M

Divisioni e passi programmabili da CT/CAD
∞

Seghe a nastro serie SMART

CATEGORIA: Seghe a nastro

DESCRIZIONE

400

Diametro Volani 400 mm

Max. Altezza Taglio 300 mm

Max. Larghezza Taglio 380 mm

Altezza tavolo da terra890 mm

Dimensioni tavolo 400 x 500 mm

Lunghezza max. - min lama3410-3370 mm

Larghezza max. lama20x0,5 mm

Motore0,75 kW (HP 1)

Giri min. dei volani1000 R.P.M

Bocca di aspirazione1 x Ø 100 mm

Peso netto120 Kg

Peso lordo (gabbia)155 Kg

Peso lordo (cassa)185 Kg

Cubaggio marittimo0,84 m3

Livello di potenza sonoro83.7 db (A)

500

Diametro Volani 500 mm

Max. Altezza Taglio300 mm

Max. Larghezza Taglio 480 mm

Altezza tavolo da terra900 mm

Dimensioni tavolo 500x700 mm

lunghezza max. lama945-3860 mm 4580-4480 mm

Larghezza max. lama25x0,5 mm

Motore1,8 kW (HP 2,5)

Giri min. dei volani930 R.P.M

Bocca di aspirazione1 x Ø 100 mm

Peso netto220Kg

Peso lordo (gabbia)295 Kg

Peso lordo (cassa)325 Kg

Cubaggio marittimo1,5 m3

Livello di potenza sonoro89 db (A)

DOTAZIONE STANDARD

Sistema di inclinazione ergonomica del piano

Guidalama superiore di alta precisione

Guidalama inferiore di precisione(opt. Smart 400)

Volani ad alta inerzia

Indicatore di tensione

Chiusura a chiave

OPTIONAL

kit piedi anti-vibranti

kit movimentazione

lampada con calamita

Minilaser a batteria

Squadro per tagli angolari

Lame in acciaio e lame temprate

R 800

CATEGORIA: Seghe a nastro industriali

DESCRIZIONE

Sega a nastro industriale R 800

DATI TECNICI

Diametro dei volani800 mm

Max. Altezza di taglio400 mm

Max. Larghezza Taglio 780 mm

Max. larghezza della lama80 x 0,8 mm

Max. e min. lunghezza della lama5530 / 5380 mm

Velocità dei volani680 giri/min

Velocità lama28, 5 mt/sec

Altezza piano da terra950 mm

Dimensioni piano1060x800 mm

Inclinazione piano15°

Potenza motore11(15 HP) Kw

Bocche di aspirazione1 x Ø 100 mm. 2 x Ø 120 mm. nr.

Portata richiesta per impianto di aspirazione (velocità dell'aria 20 mt./sec.)1430 m3/h

Pressione di esercizio freno pneumatico6 - 8 bar

Peso netto700 Kg

Dimensioni ingombro2500x1100x1730 mm

Livello di rumorosità al posto operatore81,6 db (A)

REFENDINI

RA210-RA210/P - Apertura manuale o pneumatica

RVP200 - Apertura pneumatica

FlexiFeeder

CATEGORIA: Seghe a nastro industriali

DESCRIZIONE

DATI TECNICI

R 800

Diametro Volani 800 mm

Diametro Volani
400 mm

Max. Altezza Taglio
300 mm

Max. Larghezza Taglio
380 mm

Altezza tavolo da terra
890 mm

Dimensioni tavolo
400 x 500 mm

Lunghezza max. - min lama
3410-3370 mm

Larghezza max. lama
20x0,5 mm

Motore
0,75 kW (HP 1)

Giri min. dei volani
1000 R.P.M

Bocca di aspirazione
1 x Ø 100 mm

Peso netto
120 Kg

Peso lordo (gabbia)
155 Kg

Peso lordo (cassa)
185 Kg

Cubaggio marittimo
0,84 m3

Livello di potenza sonoro
83.7 db (A)

Diametro Volani
500 mm

Max. Altezza Taglio
300 mm

Max. Larghezza Taglio
480 mm

Altezza tavolo da terra
900 mm

Dimensioni tavolo
500x700 mm

lunghezza max. lama
945-3860 mm
4580-4480 mm

Larghezza max. lama
25x0,5 mm

Motore
1,8 kW (HP 2,5)

Giri min. dei volani
930 R.P.M

Bocca di aspirazione
1 x Ø 100 mm

Peso netto
220Kg

Peso lordo (gabbia)
295 Kg

Peso lordo (cassa)
325 Kg

Cubaggio marittimo
1,5 m3

Livello di potenza sonoro
89 db (A)

Diametro dei volani
800 mm

Max. Altezza di taglio
400 mm

Max. Larghezza Taglio
780 mm

Max. larghezza della lama
80 x 0,8 mm

Max. e min. lunghezza della lama
5530 / 5380 mm

Velocità dei volani
680 giri/min

Velocità lama
28, 5 mt/sec

Altezza piano da terra
950 mm

Dimensioni piano
1060x800 mm

Inclinazione piano
15°

Potenza motore
11(15 HP) Kw

Bocche di aspirazione
1 x Ø 100 mm. 2 x Ø 120 mm. nr.

Portata richiesta per impianto di aspirazione (velocità dell'aria 20 mt./sec.)
1430 m3/h

Pressione di esercizio freno pneumatico
6 - 8 bar

Peso netto
700 Kg

Dimensioni ingombro
2500x1100x1730 mm

Livello di rumorosità al posto operatore
81,6 db (A)

Diametro Volani
800 mm

Max. Altezza Taglio
400 mm

Max. Larghezza Taglio
770 mm

Altezza tavolo da terra
960 mm

Dimensioni tavolo
1060 x 800 mm

Max e Min lunghezza lama
5530/5380 mm

Larghezza max lama
80 x 0,8 mm

Motore
11 (HP 15) kW

Giri dei volani
680 R.P. M.

Velocità lama
28,5 mt./sec.

Bocca di aspirazione
1 Ø 100 mm. 2 Ø 120 mm.

Portata richiesta per impianto di aspirazione
3840 m3/h

Consumo aria compressa
60 Lt./min.

Pressione di esercizio
6 - 8 bar

Peso netto
880 kg

Diametro Volani
1000 mm

Max. Altezza Taglio
550 mm

Max. Larghezza Taglio
970 mm

Altezza tavolo da terra
1050 mm

Dimensioni tavolo
1500 x 920 mm

Max e Min lunghezza lama
6570/6380 mm

Larghezza max. lama
100 x 1 mm

Motore
22 (HP 30) kW

Giri dei volani
570 R.P.M.

Velocità lama
30 mt./sec.

Bocca di aspirazione
1 Ø 80 mm. 3 Ø 120 mm.

Portata richiesta per impianto di aspirazione
2500 m3/h

Consumo aria compressa
80 Lt./min.

Pressione di esercizio
6 - 8 bar

Peso netto
2100 kg

Altezza rullo di traino
50 mm

Diametro rullo di traino
200 nm

Rulli di traino standard
2 nr.
